Зарядний пристрій LiitoKala Lii-500

LiitoKala Lii-500 - універсальний, інтелектуальний зарядний пристрій з 4-ма незалежними каналами з функцією заряду, розряду і тестування акумуляторів, інформативним LCD дисплеєм, яке може одночасно заряджати від 1 до 4 циліндричних акумуляторів різного хімічного складу - NiCd, NiMH, Li-Ion і практично всіх типорозмірів акумуляторів АА, ААА, С (R14), A, SC, 14500, 16340, 18350, 18650, 26650 та інші.

Відмінні особливості та переваги Lii-500:
- має інформативний LCD дисплей з відключається підсвічуванням який показує всю можливу інформацію про статус зарядки;
- установка акумуляторів довгою до 70мм (69.5 мм макс. В т.ч. з платою захисту);
- 4 незалежні канали для заряду, розряду і тестування акумуляторів;
- тестування внутрішнього опору акумуляторів;
- програма «NOR TEST» для визначення реальної ємності акумуляторів;
- програма «FAST TEST» для усунення «ефекту пам'яті» у Ni-Cd і Ni-MH акумуляторів;
- дозволяє розміщувати акумулятор будь-якого форм-фактора аж до 26650;

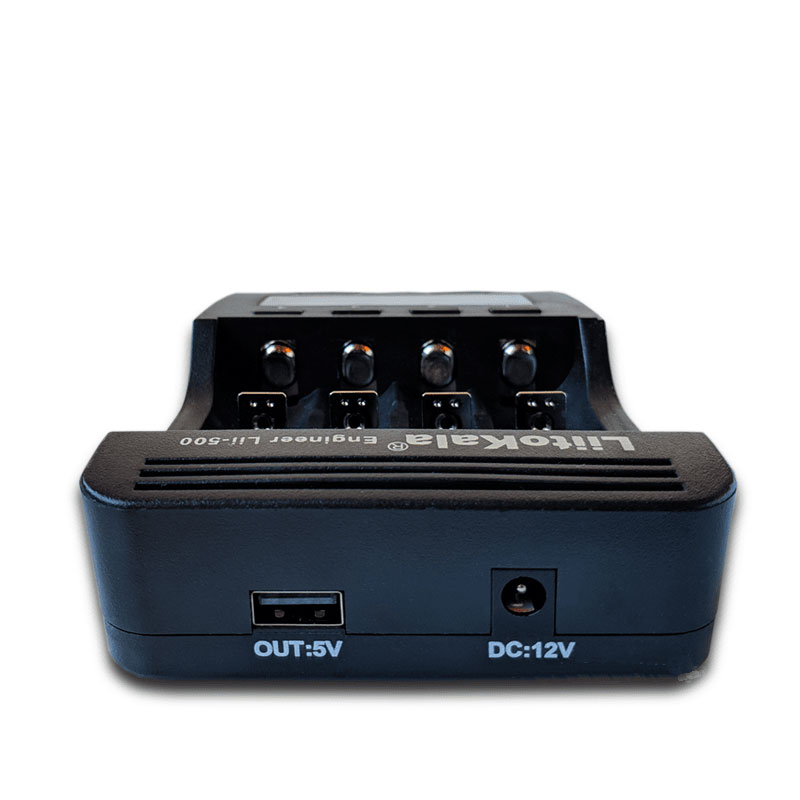

- функція Power Bank дозволяє заряджати гаджети напряженіеv 5V і струмом до 1A;
- джерело живлення - 12V (блок живлення 12V / 2A в комплекті) Є можливість підключити через адаптер до автомобіля.
- активація повністю виряджених акумуляторів;
- виявлення несправних акумуляторів.


Варіанти струмів заряду:
Для Li-ion:
300-1000 mA - 1 акумулятор.
300-1000 mA - 1-2 акумулятора.
300-500 mA - 3-4 акумулятора.
Для NiMH / NiCd:
300-1000 mA - 1-2 акумулятора.
300-500 mA - 3-4 акумулятора.
При виборі струму заряду в режимі тестування:
300 або 500mA - струм розряду складе 250mA
700 або 1000mA - струм розряду складе 500mA.

Рухомий підпружинений контакт підлаштовується під довжину акумулятора, дозволяє заряджати практично будь-які типорозміри акумуляторів, починаючи від компактних 14500 і закінчуючи великими 21700 і 26650.

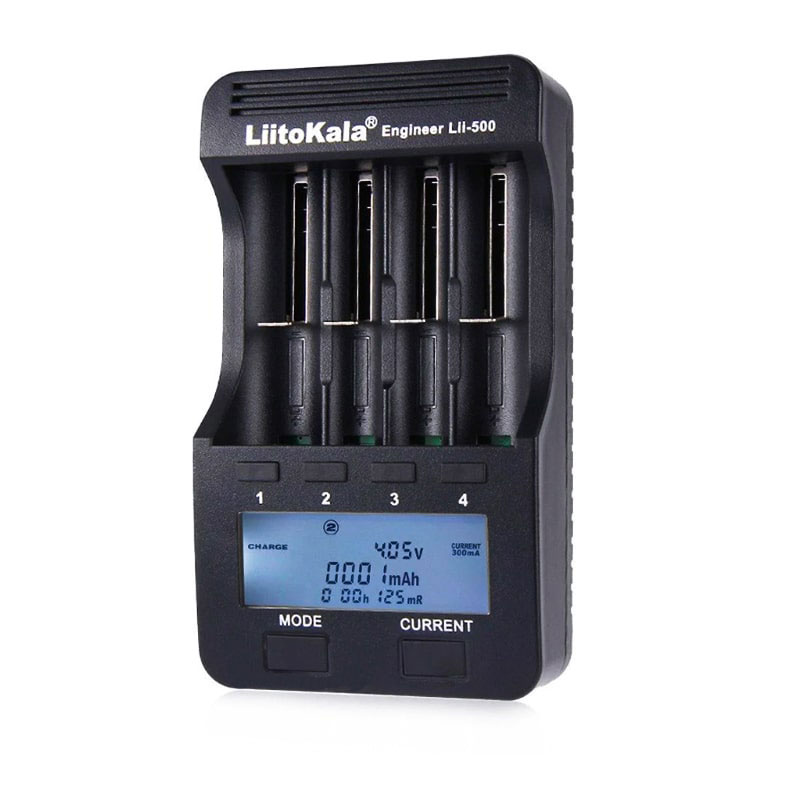

Під час зарядки на LCD дисплеї відображаються такі елементи:
• встановлений режим роботи
• струм заряду (mA)
• напруга на акумуляторі (V)
• накопичена або реальна ємність (mAh)
• час заряду (h)
• внутрішній опір (mOm)

Процес зарядки і управління:

Зарядний пристрій повністю автоматичне але має деякі мануальні настройки це 2 кнопки. Перша CURRENT потрібна для вибору необхідного режим роботи, встановлення режимів тестування і друга MODE для установки оптимального струму, а також 4 кнопки для управління кожним каналом. Підсвічування дисплея включається при установці акумулятора або при натисканні будь-якої кнопки і автоматично відключається через 30 сек. Lii-500 оснащено захистом від перезаряду акумулятора, має постійний автоматичний моніторинг зарядного струму і напруги. Також, є функція активації виряджених «в нуль» літій-іонних акумуляторів. Liitokala Lii-500 відключається автоматично після завершення зарядки і підтримує на встановлених акумуляторах мінімальний струм менше 15 мА.

Помістіть акумулятори, пристрій автоматично визначить тип акумулятора NiCd, Ni-MH або Li-ion і почне його заряд. Через 5 секунд після ручного або автоматичного вибору типу акумулятора починається процес зарядки і на дисплеї відображається тип акумулятора, його рівень заряду у відсотках, напруга акумулятора, його накопичена ємність, час і струм заряду. Коли акумулятор буде повністю заряджений, з'явиться напис END.

Підсвічування дисплея автоматично включається на 30 секунд при установці акумуляторів або при натисканні однієї з кнопок.

Режими роботи:

Режим CHARGE заряд акумулятора.

Встановіть акумулятор, дотримуючись полярності (плюсовим контактом в бік дисплея). Протягом 3 сек. буде визначено внутрішній опір акумулятора, його напруга і буде запропонований вибір зарядного струму. Короткочасним натисканням кнопки CURRENT виберіть 300-500-700-1000mA. Якщо протягом 8 секунд вибір не був зроблений - включається заряд струмом 500mA. На LCD дисплеї під час заряду буде відображатися «залита» ємність.
Після закінчення заряду на екрані відобразиться END.

Режим FAST TEST (ШВИДКИЙ ТЕСТ) РОЗРЯД-ЗАРЯД акумулятора.

Даний режим призначений для усунення «ефекту пам'яті» у Ni-Cd і Ni-MH акумуляторів. Зарядний пристрій спочатку повністю розряджає акумулятор і потім заряджає його знову. При цьому на дисплеї відображається ємність, обчислена під час повного заряду акумулятора.

Встановіть акумулятор і натисніть кнопку MODE для вибору даного режиму. Кнопкою CURRENT встановіть необхідний струм заряду.

Режим NOR TEST (СТАНДАРТНИЙ ТЕСТ) ЗАРЯД-й розряд-заряд акумулятора.

Даний режим призначений для визначення реальної ємності акумулятора в процесі його розряду. Зарядний пристрій спочатку повністю заряджає акумулятор, далі розряджає і потім заряджає його знову. При цьому на дисплеї відображається ємність, обчислена під час розряду акумулятора.

Встановіть акумулятор і натисніть кнопку MODE для вибору даного режиму. Кнопкою CURRENT встановіть необхідний струм заряду.

Після циклу РОЗРЯД на дисплеї з'явиться миготливий значок END. Це означає, що реальна ємність акумулятора вже визначена, але пристрій ще продовжує роботу в режимі заряду. Після повного заряду акумулятора значок END буде світитися постійно.

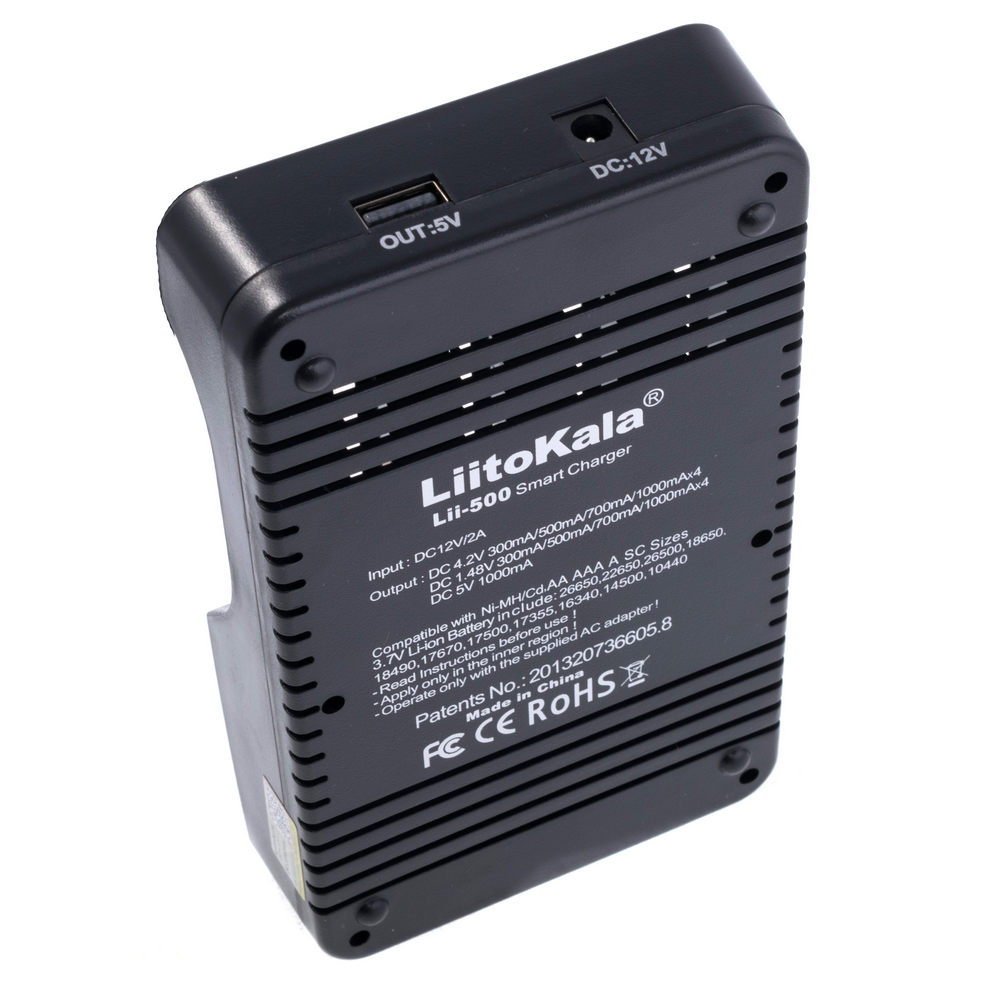

Характеристики LiitoKala Lii-500:
4 незалежних канали зарядки для Li-Ion, Ni-MH і NiCd батарей
4 окремих індикатора на кожен канал зарядки відображають стан заряду кожного слота незалежно один від одного
Автоматичний вибір струму зарядки струм заряду: 300/500/700 / тисячі mA
Вбудована схеми захисту від перезаряду, короткого замикання
Функція визначення ємності і усунення ефекту пам'яті
Функція Power Bank 5V / 1A
Вихідна напруга: 4.2 / 4,35 / 3,65 / 1.48 В (вибирається автоматично залежно від типу встановленого акумулятора)
Визначення повного заряду Ni-Cd / Ni-MH акумуляторів по напрузі (1,48V)
Визначення повного заряду Li-ion акумуляторів по напрузі (4.2V)
Активація повністю виряджених акумуляторів
Живлення на вході: DC 12V 2A
Робоча температура: 0 - 40 ° C
Розміри: 162 х 96 х 36 мм
Вага: 221 гр

Комплектація:
зарядний пристрій

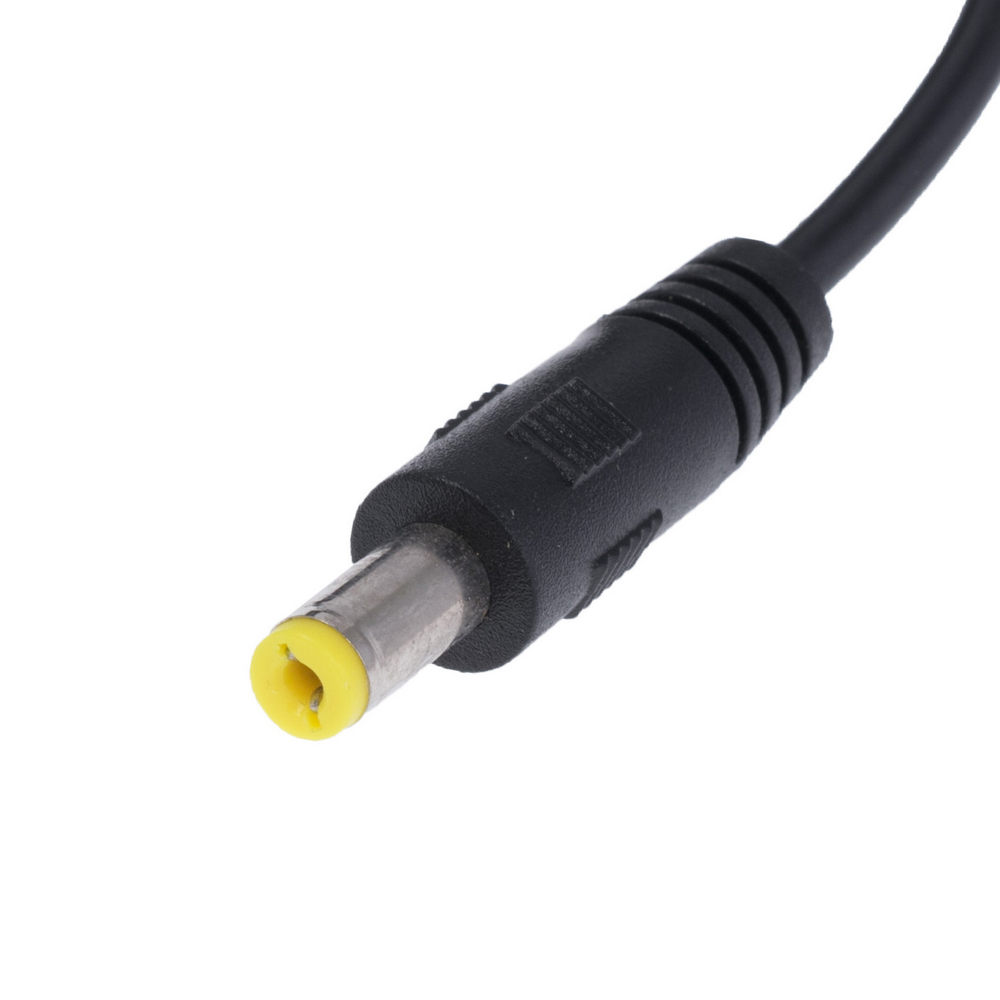

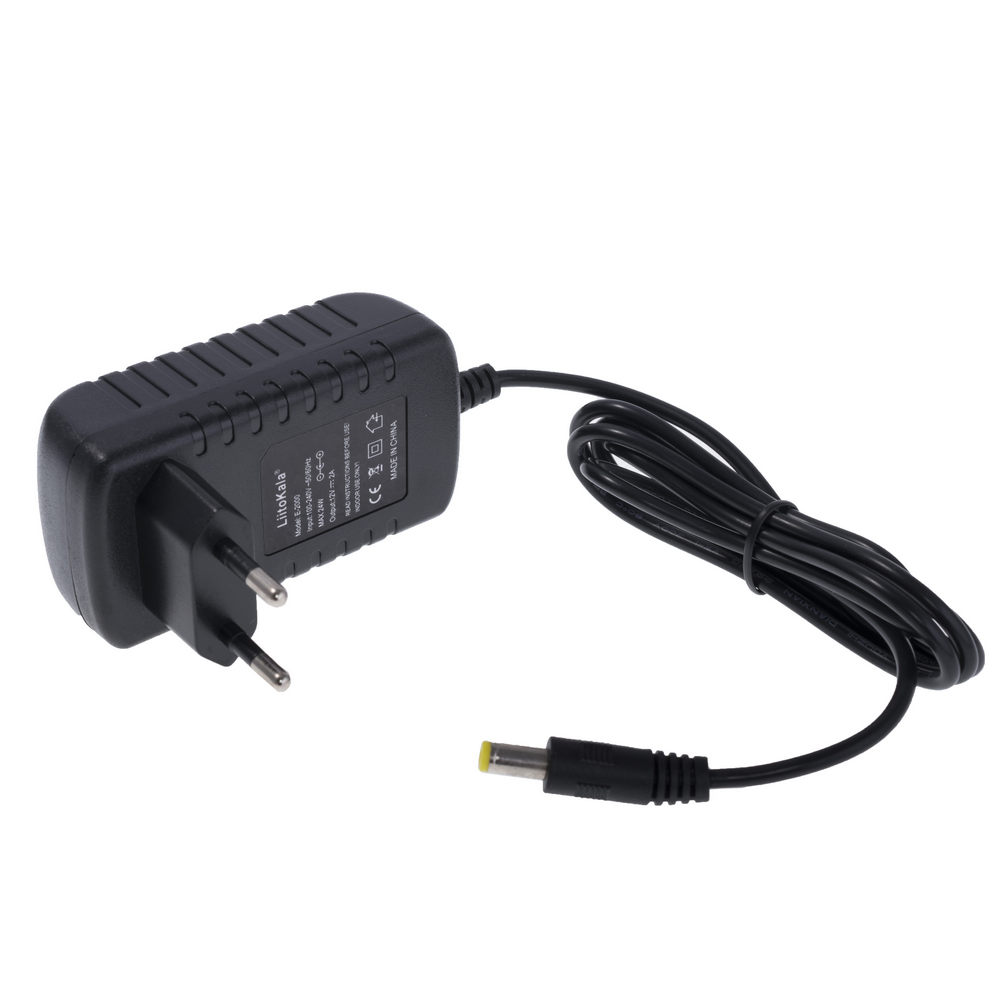

блок живлення 12V 2A
інструкція англійською мовою
упаковка
